客房控制系统面板如何接线

文章出处:网责编辑:作者:人气:-发表时间:2018-03-02 16:33:00【

  随着普杰科技客房控制系统产品的不断完善,公司各方面都做到了系统化和规范化,比如清单设备的确定,生产流程,面板的接线方式,产品调试方法等都有统一的规范,下面是普杰科技客控系统面板的接线方法,标准的接线方式大大提高了工作效率,而且保证了接线质量。

客房控制系统

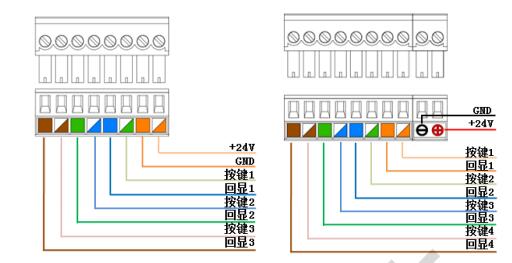

  1、普杰科技客控系统面板采用的是8P形式,包括端子和RJ45两种形式。

  2、采用EIA/TIA-568B标准线,重要的是线的顺序要对,按照橙白,橙,绿白,蓝,蓝白,绿,棕白,棕的顺序来排列。

  3、当然还有一些面板超过了8P,这个另当别论,有详细文档说明。

  4、要将网线的胶皮剪掉约2里面的长度,8根不同颜色的小线露出。

  5、分开这8根小线,每根小线剥掉大致1里面的绝缘皮,把铜线部分露出。

  6、要按照小线的颜色和线的顺序进行接线。

  上面是大部分面板的接线方式,另外像背景音乐,剃须刀插座等还有其他的接线方式。普杰科技一家酒店客房控制系统厂家,对于客控系统有多年的研发和生产经验,因此独特的接线方式是普杰实力的体现之一。
