客房智能控制系统RCU主机弱电端的接线规范
普杰科技是一家专业的客房智能控制系统,为客户提供前期技术咨询、方案和产品定制、后期的客房客控系统整体调试等保姆式服务,让客户最省心。当然作为大型复杂的工程类项目,在施工过程中一定要注意安全,并且每个细节都要仔细,否则后果不堪设想。客房智能控制系统的核心组成是RCU控制箱,一切的控制都要通过它,因此它的接线等操作一点不能马虎,下面是普杰科技一直贯彻的RCU箱弱电端接线要求规范,大家可以仔细阅读参考。
1:所有接线操作都是断电情况下进行,不得带电操作!
2:整理好线路后,参照线路标签和接线图依技术指导顺序开始接线。
3:外皮尽量保护好导线,多余的线路均匀缠绕在外皮上。

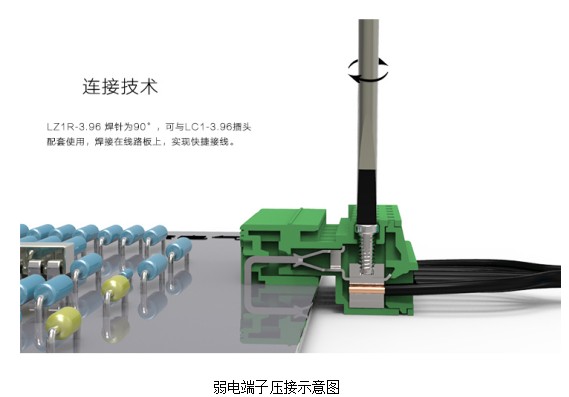

4:单股压接剥线长度14MM对折后双股插入端子,双股长度控制在7MM左右,不得漏铜。
5:每个端子压接完成后,尽量采用人工拉拽一下线路,防止压接不牢靠。
6:多股导线插入端子,需外围并接牢靠和整理整齐后,插入端子压接。
7:需要采取接地的线路,严格参照技术要求接地。
8:需要采用双绞接线手法的,严格参照技术要求采用双绞接线。
9:接线完成后仔细检查线路,复查线路接线的准确性。
10:整理弱电端线路,多余的线路整扎放在箱体边缘不得随意乱剪掉不需要的线路,捆扎固定等待调试。
11:由于工地灰尘较大,注意防护接线完成的RCU。
