  PJ05-CR01插卡取电模块产品概述

        PJ05-CR01受限取电模块适用于弱电控制。采用可靠的RS485总线与主控制器通信，实现客房在无人状态下，房间内的设备保持在低功耗的状态，当酒店的客人进入客房时，将房门卡插入专卡取电开关中，即可使用客房内的照明、电视、空调等设备。

        该取电模块采用微电脑控制技术，一般为强电220V供电，采用大功率继电器，高负载，满足酒店客房的用电需要；取电开关上有发光LED指示灯，符合现代酒店潮流并方便客人夜间操作。

         优美的线条、独特的造型，简约中见奢华，可根据酒店的装修风格订制颜色。常见的搭配有：香槟色、金色框+香槟色、银色、银色框+白色。

  PJ05-CR01产品特点

        开关面板采用优质防弹胶PC，耐冲击、抗高温、易清洁；

        底盒材料采用优质ABS阻燃材料，阻燃性强，绝缘性能好；

        采用SMT生产工艺确保元器件焊锡的一致性，提高开关的整体寿命和保证生产质量；

        加大感应线圈值径，使频率范围值更宽，适应频率偏离卡的使用，不挑卡取电。

 PJ05-CR01产品性能参数

        工作电压：50/60Hz 180—240VAC （其他电压可订做）

        最大负载电流：30A

        最大负载功率：6600W

        静态工作功率：1W

        延时断电时间：10—15 秒

        未工作状态：指示灯为蓝色

        使用寿命：继电器触点在 220V 满负载时，寿命大于 10 万次

        工作温度：-10℃--60℃

  PJ05-CR01插卡取电产品应用

        酒店客房取电开关适用于各类星级酒店、汽车旅馆、经济型酒店、公寓及办公大楼等场所，使用它为酒店达到有效的节电，可以控制所有固定的客房照明和开关插座。其他卡片或纸片等不能取电，有效达到客房节能。

  PJ05-CR01插卡取电使用说明

        只能通过插入专用卡片才能达到取电，读取电子门锁房卡内信息，”一房一卡”供电

        识别取电人身份类别并记录取电时间

        当客人离开房间时，取出开门卡后，客房总电源即可自动延时 15 秒（可按用户要求修改）内断开，人性化方便客人的同时 亦能使用电更安全。

        插入服务员卡，按动制定面板开关时，房间内的受控灯具同时点亮1分钟，方便服务员进行灯具检查。

        取出卡片后延时30秒受控电器自动断电。

  PJ05-CR01插卡取电接线说明

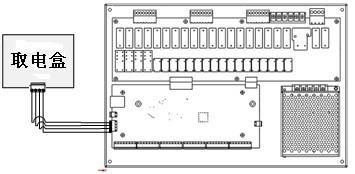

  PJ05-CR01受限取电模块与主控制器采用RS485总线通讯，485连接线统一用一对双绞线。其接线方式如下：

  图1 PJ05-CR01受限取电模块接线示意图

    PJ05-CR01受限取电模块上RS485总线接口标识符如下所示：

  图2 PJ05-CR01受限取电模块接口示意图

  连接器标识符对应的端口定义如下：
